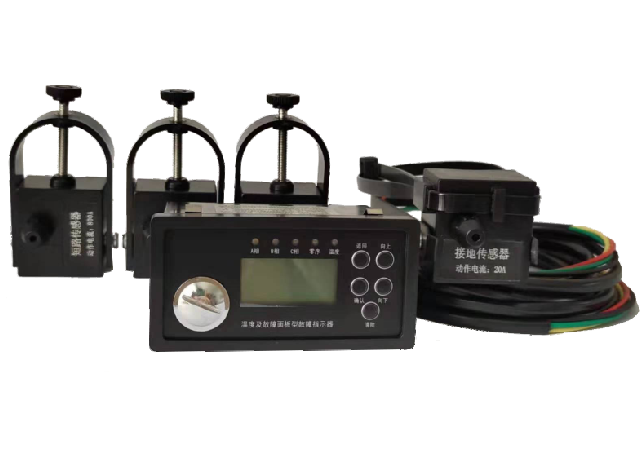

测温面板型故障指示器
Panel fault circuit indicator
-
EKL-5
产品应用：
测温面板型故障指示器是用于电缆系统监测短路故障、接地故障、线路电缆温度的装置。该装置通过配电装置定时轮询传感器监测到的数据，并且把线路电缆温度和电流故障告警后的标识实时直观显示在液晶屏上，以实现线路温度及电流故障就地显示、故障信号远传；以及故障状态和故障数据记录查阅。
The temperature panel type fault indicator is a device for the cable system to monitor short circuit faults, ground faults, and line cable temperatures. The device periodically polls the data monitored by the sensor through the power distribution device, and visually displays the identification of the line cable temperature and the current fault alarm on the liquid crystal screen in real time, so as to realize the local display of the line temperature and current fault and the remote transmission of the fault signal. ; and fault status and fault data record review。
主要功能：
短路报警
接地报警
低压报警
线缆温度
自动复位
手动复位
自动化测试
远传接口
信号存储
Short circuit alarm indicator
Grounding alarm indicator
Low pressure warning indicator
Cable temperature
Self-reset
Hand-reset
Automated testing
Remote interface
Signal storage
1、柜体开孔尺寸：宽92mm×高45mm(公差:±0.5)
2、相间短路报警启动电流：出厂默认为800A
3、零序报警启动电流：出厂默认值为15A
4、故障动作指示自动复归时间为可调式：2、4、6、8（默认）、12、16、20、24可调，误差＜±1%
5、主机工作电源：锂电池（电压：3.6V，容量：≥ 2000mAh），电池正常工作寿命：≥ 5年
6、温度测量范围：-40℃至125℃，温度告警上限值及下限值可设定，出厂默认温度报警上限值为60摄氏度
7、故障信号输出：无源节点输出；输出容量：24VDC0.5A 230VAC2A，RS485通讯、无源开关量方式输出
